Schritt-für-Schritt Anleitung

ComBox.net
Inbetriebnahme

Ihr vorkonfiguriertes 5G Bonding-System ist in rund 30 Minuten einsatzbereit – ganz ohne Vorkenntnisse, ohne Werkzeug, ohne Baumaßnahmen.

~30

Minuten Aufwand

Werkzeug benötigt

Einfache Schritte

📡

Plug & Play System

Vorkonfiguriert, getestet, versandfertig.
CBXNET übernimmt die Fernkonfiguration automatisch.

5G Bonding PoE Remote Config

⚡

≤ 20 min

bis Betriebsbereit

✅

Vorkonfiguriert

Kein Setup nötig

Schritt 0

📦

Was wird geliefert?

Das gesamte System kommt in einem stabilen Transportkoffer – vorkonfiguriert, getestet und sofort einsatzbereit. In Berlin und Umland führen unsere Techniker Aufbau und Abholung auch direkt vor Ort durch.

✓Bonding-Router (CPE) mit Netzteil und Anschlusskabel
✓2 bis 4 vorkonfigurierte Outdoor-Mobilrouter mit SIM-Karten
✓Farblich markierte PoE-Netzwerkkabel
✓Montagematerial für Outdoor-Einheiten
ℹComBox.net 5G: Ideal für Außenstandorte und Baustellen
ℹComBox.net Studio: Mit integriertem WLAN Access Point

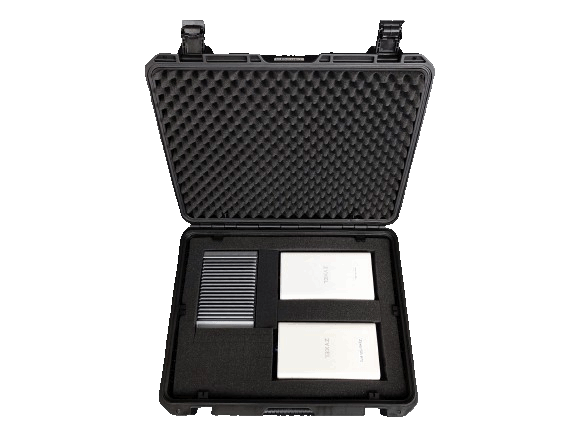

ComBox.net System – Aufstellung im IT-Raum

ComBox.net Studio im Koffer

💡

Versand & Abholung: Express-Versand deutschlandweit. Nach der Mietdauer holt der Versanddienstleister das System wieder ab.

Schritt 1

Aufbau und Anschlüsse des Bonding-Routers

Der Bonding-Router ist das Herzstück des Systems. Er bündelt alle WAN-Verbindungen, speist die Mobilrouter über PoE und stellt Ihr lokales Netzwerk bereit.

Standortwahl

✓ComBox.net 5G: IT-Raum mit Zugang zur Hausverkabelung empfohlen
✓ComBox.net Studio: Raum mit WLAN-Nutzerreichweite wählen (AP ist integriert)
✓Netzwerkkabel CAT.5 oder besser in der Hausverkabelung
✓Handelsübliche 230V Schuko-Steckdose ausreichend (<100W)
⚠USV vorschalten? Max. Anschlussleistung 100W beachten

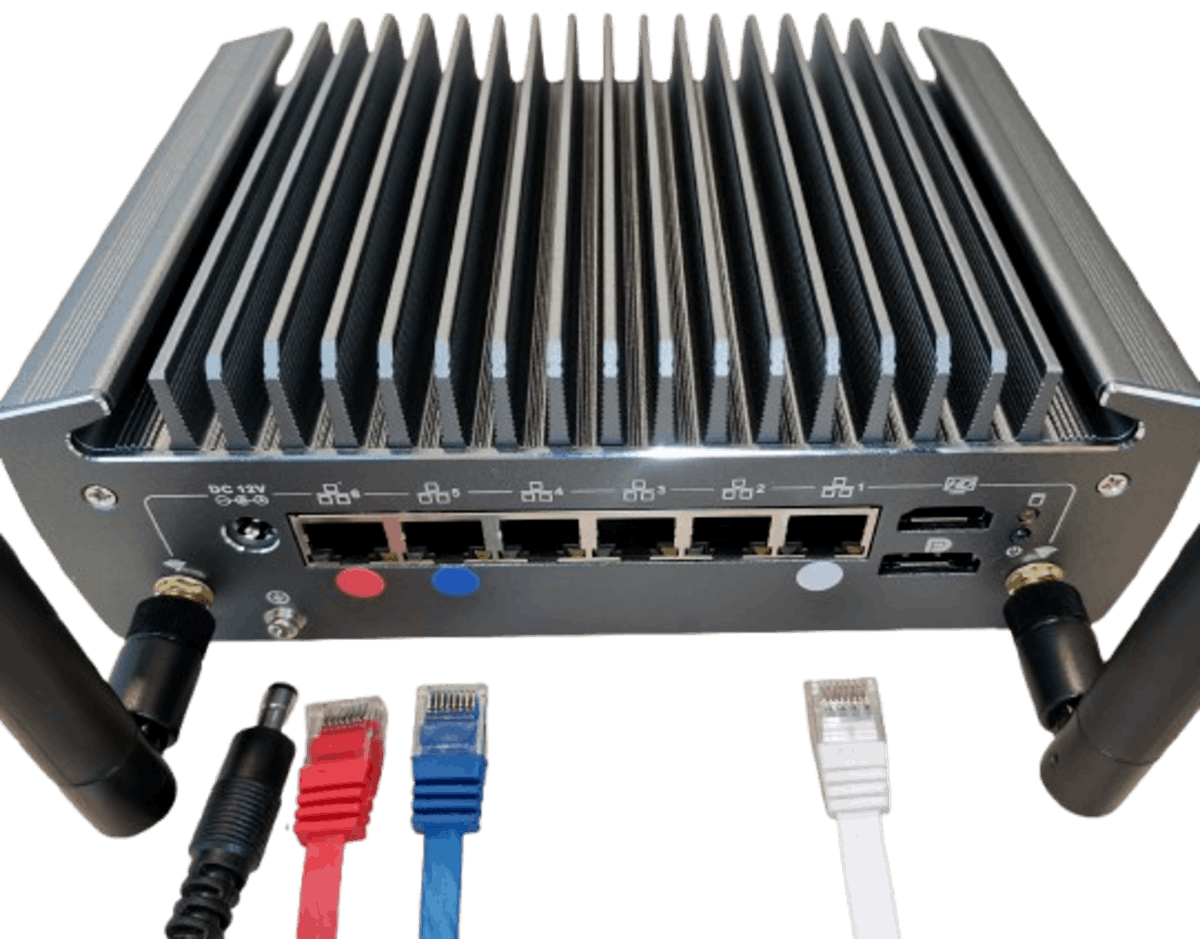

Anschlüsse am Bonding-Router (CPE)

LAN Weiß – Ihr lokales Netzwerk / Switch LAN

WAN 1 Rot – Outdoor-Mobilrouter 1 PoE

WAN 2 Blau – Outdoor-Mobilrouter 2 PoE

WAN 3 Gelb – 3. Mobilrouter (optional) PoE

WAN 4 Grün – 4. Mobilrouter (optional) PoE

⚠️

Wichtig – Einschaltreihenfolge: Den Bonding-Router erst einschalten, nachdem alle Mobilrouter per Netzwerkkabel angeschlossen sind.

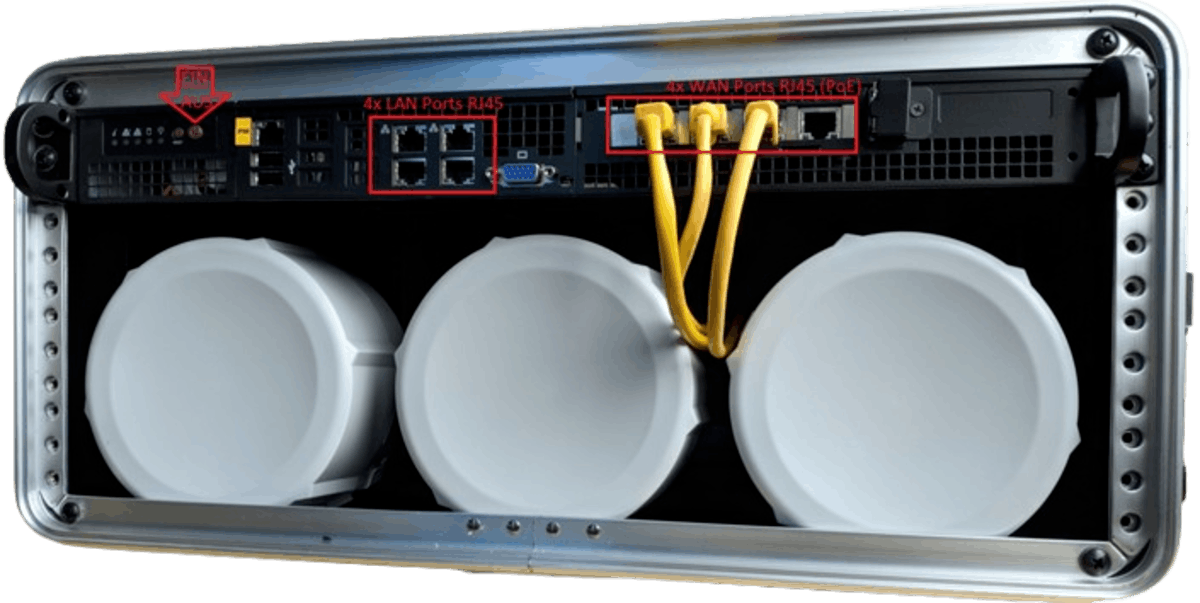

Anschlüsse am Bonding-Router – Vorderseite

Farbcodierte WAN-Ports (Rot, Blau, Gelb, Grün)

Schritt 2

Montage der Outdoor-Mobilrouter

Die Outdoor-Mobilrouter sind bereits mit vorkonfigurierten SIM-Karten ausgerüstet und müssen nicht geöffnet werden. Montage im Außenbereich maximiert die Bandbreite.

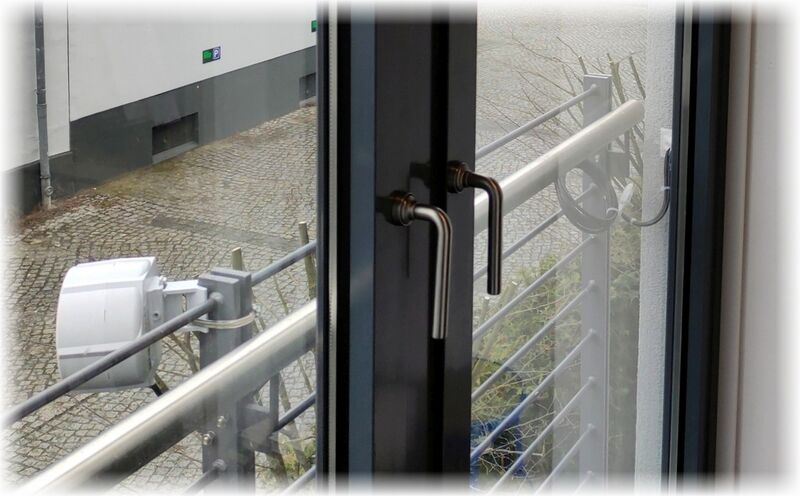

Montage am Geländer

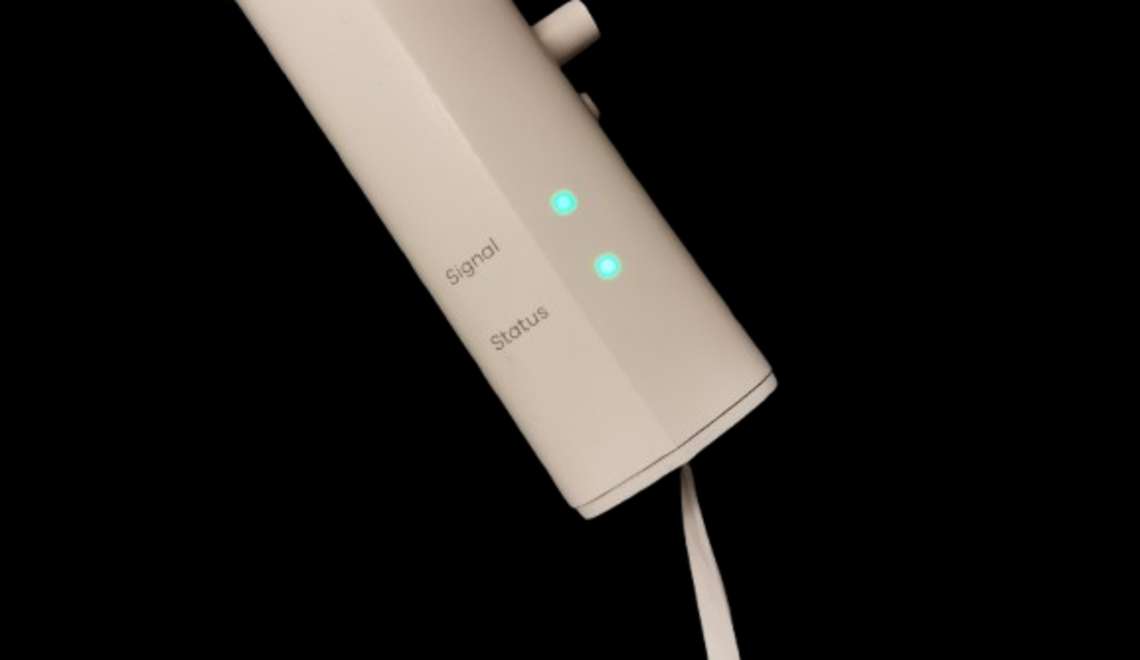

Kabelanschluss nach unten

Unterstützte Gerätevarianten:

Zyxel

NR7101 / NR7102

5G Outdoor-Mobilrouter für hohe Bandbreiten und optimale Reichweite.

↓ Mounting-Guide PDF

Zyxel

NR7302 / NR7303

Leistungsstarker 5G Router für anspruchsvolle Standorte und schwierige Empfangssituationen.

↓ Montage-Anleitung PDF

Teltonika

OTD500

Robuste Outdoor-Einheit für extreme Wetterbedingungen und industrielle Umgebungen.

↓ Mounting-Instructions PDF

MikroTik

SXT LTE6

Für Standorte mit LTE-A Verfügbarkeit – kompakter Formfaktor, einfache Montage.

↓ Mounting-Manual PDF

Montagehinweise

✓Vertikalstrebe eines Geländers oder ähnliches als Montagepunkt nutzen
✓Stirnseite in Richtung bekannter Mobilfunkmasten ausrichten
✓Mobilrouter müssen nicht geöffnet werden – SIM-Karten bereits eingelegt
!Mobilrouter dürfen nicht geöffnet werden
⚠Wetterfestigkeit: Netzwerkkabelanschluss muss zwingend nach unten zeigen!
ℹInnenaufstellung möglich, reduziert aber Empfangsleistung und Bandbreite

Verkabelung – Farblegende

Kabel Rot Mobilrouter 1 → WAN-Port Rot (CPE)

Kabel Blau Mobilrouter 2 → WAN-Port Blau (CPE)

Kabel Gelb Mobilrouter 3 → WAN-Port Gelb (optional)

Kabel Grün Mobilrouter 4 → WAN-Port Grün (optional)

Schritt 3

▶

Einschalten & Remote Provisioning

Nach dem Einschalten übernimmt die CBXNET-Cloud alle weiteren Konfigurationsschritte vollautomatisch. Kein manuelles Eingreifen erforderlich.

Mobilrouter anschließen (Schritt 2)

Alle Outdoor-Einheiten mit den farbigen PoE-Kabeln am Bonding-Router verbunden.

Erledigt ✓

LAN-Anschluss herstellen

Weißes Kabel vom LAN-Port des Bonding-Routers zu Ihrem Netzwerk-Switch oder direkt zum Endgerät.

Vor dem Einschalten

Bonding-Router einschalten

Ein/Aus-Schalter betätigen. LEDs signalisieren den Bootvorgang.

~ 2 Minuten

Mobilfunkverbindungen aufbauen

Die Outdoor-Router wählen sich automatisch in die verfügbaren 5G / LTE-Netze ein.

~ 3–5 Minuten

Tunnel zur CBXNET-Cloud

Der Bonding-Tunnel wird aufgebaut und die WAN-Verbindungen werden gebündelt.

~ 5 Minuten

🎉 Betriebsbereit

Remote Provisioning abgeschlossen. Volle Bandbreite steht zur Verfügung. CBXNET überwacht das System ab sofort 24/7.

Gesamt ≤ 20 Minuten

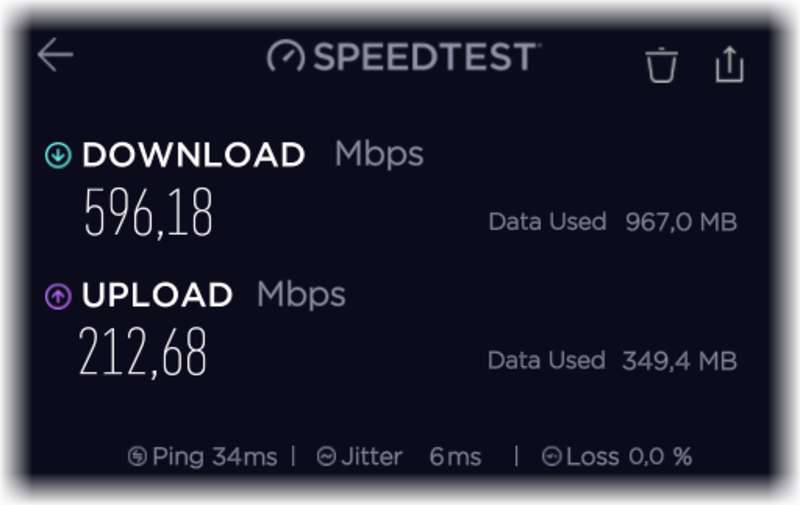

Speedtest ComBox.net – hohe Bandbreiten durch Bonding

(Beispiel)

Was CBXNET remote übernimmt

✓Vollständige Systemkonfiguration
✓Bonding-Optimierung nach Standort und Empfang
✓24/7 Monitoring aller WAN-Verbindungen
✓Fehlerdiagnose und -behebung per Remote
✓QoS-Anpassungen bei Bedarf
✓Firmware-Updates im laufenden Betrieb

🛡️

Kein Wartungsaufwand für Sie: Alle technischen Belange nach der Inbetriebnahme werden ausschließlich durch CBXNET remote sichergestellt.

Hilfe & Kontakt

Brauchen Sie Unterstützung?

Beim Aufbau begleitet Sie unser Support-Team telefonisch durch jeden Schritt. In Berlin und Umgebung auch gerne persönlich vor Ort.

📞

Support-Hotline

030 / 5900 69-41

Montag – Freitag, 9–17 Uhr

✉️

E-Mail Support

support@cbxnet.de

Antwort i.d.R. innerhalb 2 Stunden

🏙️

Techniker vor Ort

Berlin & Umland

Inbetriebnahme durch CBXNET-Techniker
